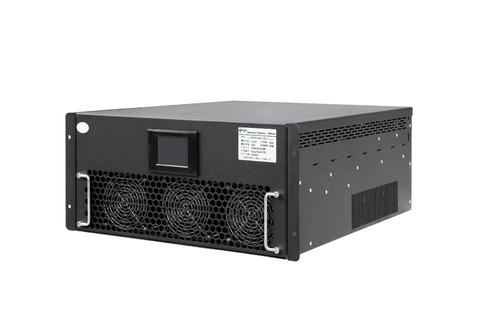

有源電力濾波器能夠通過使用工作電流互感來檢測負載電流，而且還可以將負載電流中的諧波成分提煉出來，然后再我們就可以通過控制逆變器來生產一個方向相反的電流進入到電網之中，從而達到一個濾波的效果。那么有源電力濾波器具體的濾波原理是什么呢？下面就讓我們來進行較為詳細的了解。



    有源電力濾波器使用指令電流檢測電路將諧波電流分量和基波無功電流與負載電流分開，然后在反向極性作用后發生補償電流的指令信號。電流跟蹤控制電路的作用是根據主電路產生的補償電流計算主電路各開關器件的觸發脈沖。這樣，電源電流只包含基波的有功功率分量，從而消除諧波，進行無功補償。據一致。功率有源濾波器還可以補償非對稱三相電路的負序電流分量。

    有源電力濾波器的直流側可大致分為電壓型有源濾波器以及電流型電源濾波器。采用電壓型有源濾波器時，需要控制直流側的電容電壓以保持直流側電壓恒定，因此逆變器的交流側為pwm電壓波，而電流型有源濾波器需要控制直流側的電感電流以保持直流側電流恒定，所以逆變器的交流側為pwm電流波。

    有源電力濾波器還具有瞬間補償?shù)淖饔茫绻a(bǔ)償?shù)姆显诳焖俚脑黾訒r(shí)，有源電力濾波器就會將電流中儲存的功率反饋到電網之中，而在補償符合下降的時候，就會將電流中的功率從電網中釋放出來，從而達到保護設備的作用。
